引进手动衬胶/衬氟塑料隔膜阀

概述

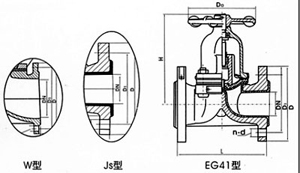

EG41型　W型　JS型
EG41W-16，10.6型　G41W-10.6型
EG41J16，10.6型　G41J-10.6型
U7彩票 EG41FS-16，10.6型　G41FS-10.6型

  • 设计与制造按：GB12239或BS5156
  • 结构长度按：GB12221或BS5156
  • 法兰连接尺寸按：GB4216.4或BS4504
  • 试验与检验按：GB/T13927或BS5156

适用范围

当前隔膜阀U7彩票广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

性能规范

型号 公称压力
PN（Mpa）		 试验压力PS（Mpa） 适用介质 工作温度（℃） 结构图
壳体试验 密封试验
EG41J-6 0．6 0．9 0．66 W．非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）		 ≤100
≤85
≤150
EG41J-10 1．0 1．5 1．1
EG41J-16 1．6 2．4 1．76
G41J-6 0．6 0．9 0．66
G41J-10 1．0 1．5 1．1

形连接尺寸及重量

型号 公称通径
DN（mm）		 尺寸 质量（㎏）
J型 W型 f D1 D D0 n-d H
EG41WJFS-16 20 121 117 2 75 105 70 4-13．5 92 3
25 131 127 2 85 115 83 4-13．5 96 4
32 150 146 2 100 140 114 4-17．5 131 6．5
40 163 159 2 110 150 114 4-17．5 142 7．5
50 194 190 2 125 165 150 4-17．5 167 10．5
65 220 216 2 145 185 165 4-17．5 203 17．5
80 258 254 2 160 200 230 8-17．5 216 25
100 309 305 2 180 220 280 8-17．5 270 36
125 362 356 3 210 250 280 8-17．5 319 47
150 412 406 3 240 285 368 8-22 365 73
200 529 521 4 295 340 483 8-22 462 142
250 641 635 4 350 395   12-22
300 757 749 4 400 445   12-22
EG41WJFS-10 20 121 117 2 75 105 70 4-13．5 92 3
25 131 127 2 85 115 83 4-13．5 96 4
32 150 146 2 100 140 114 4-17．5 131 6．5
40 163 159 2 110 150 114 4-17．5 142 7．5
50 194 190 2 125 165 150 4-17．5 167 10．5
65 220 216 2 145 185 165 4-17．5 203 17．5
80 258 254 2 160 200 230 8-17．5 216 25
100 309 305 2 180 220 280 8-17．5 270 36
125 362 356 3 210 250 280 8-17．5 319 47
150 412 406 3 240 285 368 8-22 365 73
200 529 521 4 295 340 483 8-22 462 142
EG41WJFS-6 125 362 356 3 210 250 280 8-17．5 319 47
150 412 406 3 240 285 368 8-22 365 73
200 529 521 4 295 340 483 8-22 462 142
250 641 635 4 350 395   12-22
300 757 749 4 400 445   12-22

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的引进手动衬胶/衬氟塑料隔膜阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
