EG641F(无衬里)、EG641Fs(MS)(衬氟塑料)气动隔膜阀(往复式无手操型)

概述

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

EG641F(无衬里)、EG641Fs(MS)(衬氟塑料)气动隔膜阀(往复式无手操型)专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料隔膜：氟塑料
阀瓣：铸铁、碳钢气缸：铝合金、碳钢气动薄膜：橡胶阀杆：碳钢、不锈钢手轮：铸铁

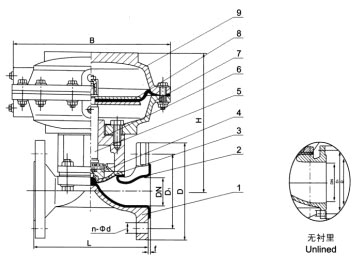

部件列表：
1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、气缸8、气动薄膜9、气缸盖
EG641F(无衬里)、EG641Fs(MS)(衬氟塑料)气动隔膜阀(往复式无手操型)

DN	公称压力	工作压力	L	D	D1	n-Фd	f	H	D0	B	代号	气源压力	气源接头	耗气量	重量
15	1.6	1.6	108	95	65		2
20			117	105	75	4-13.5	2	136	140	168	54	0.3	1/8	163.87	5
25			127	115	85	4-13.5	2	144	140	168	54	0.3～0.4	1/8	196.65	6.2
32			146	140	100	4-17.5	2	209	140	260	55	0.3～0.4	1/8	229.4	7
40			259	150	110	4-17.5	2	227	140	260	55	0.3～0.4	1/4	1458.7	13
50			190	165	125	4-17.5	2	231	140	260	55	0.3～0.4	1/4	3162.7	23
65	1.0	1.0	216	185	145	4-17.5	2	252	140	260	55	0.3～0.4	1/4	3243	27
80			254	200	160	8-17.5	2	285	165	425	56	0.4～0.5	3/8	6636.8	56
100			305	220	180	8-17.5	2	360	280	425	57	0.4～0.5	3/8	6948	60
125			356	250	210	8-17.5	3	370	280	425	57	0.4～0.5	3/8	7374.2	68
150			406	285	240	8-22	3	462	280	549	58	0.5	3/8	10652	115
200		0.6	521	340	295	8-22	3	544	280	549	58	0.6	3/8	16715	196
250		0.6	635	395	350		5
