设计与制造：GB12236
结构长度：GB12221
法兰连接尺寸：GB4216
H44Fs旋启式衬氟塑料止回阀专用于控制强腐蚀性介质，阀体内腔表面覆有可供选择的各种氟塑料，具有强度高、耐腐蚀性能好的特点。适用于不同工作温度和流体管路，防止各类管路或设备上的介质逆流的单向启闭。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里材料）
压力等级：0.6、1.0、1.6
衬里层：电火花检测
实验与检验按GB/T13927标准
公称压力：PN阀体：PN×1.5 密封：PN×1.1
上阀体：铸铁、球墨铸铁、碳钢 下阀体：铸铁、球墨铸铁、碳钢 衬里：氟塑料
阀瓣：碳钢完全包覆氟塑料

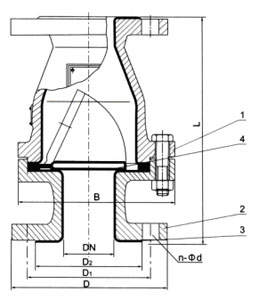

1、上阀体、2、下阀体3、阀体衬里4、阀瓣
| 公称通径 | 公称压力 | 工作压力 | L | D | D1 | D2 | n-Фd | B | 质量 |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 1.0 | 1.0 | 160 | 105 | 75 | 59 | 4-14 | 128 | |
| 25 | 160 | 115 | 85 | 68 | 4-14 | 128 | |||
| 32 | 180 | 140 | 100 | 78 | 4-18 | 150 | 4.5 | ||
| 40 | 200 | 150 | 110 | 88 | 4-18 | 160 | 7 | ||
| 50 | 230 | 165 | 125 | 102 | 4-18 | 178 | 8 | ||
| 65 | 290 | 185 | 145 | 122 | 4-18 | 205 | 10 | ||
| 80 | 310 | 200 | 160 | 133 | 8-18 | 230 | 18 | ||
| 100 | 350 | 220 | 180 | 158 | 8-18 | 255 | 24 | ||
| 125 | 400 | 250 | 210 | 184 | 8-18 | 305 | 30.5 | ||
| 150 | 480 | 285 | 240 | 212 | 8-22 | 345 | 47.5 | ||
| 200 | 500 | 340 | 295 | 268 | 8-22 | 415 | 63.5 | ||
| 250 | 0.6 | 0.6 | 550 | 395 | 350 | 320 | 12-22 | 495 | 96.5 |
| 300 | 0.4 | 620 | 445 | 400 | 370 | 12-22 | 540 | 14 | |
| 350 | 698 | 505 | 460 | 430 | 16-22 | 620 | 244 | ||
| 400 | 787 | 565 | 515 | 482 | 16-22 | 680 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的H44Fs旋启式衬氟塑料止回阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
