电—气阀门定位器现场校验时信号给定方法

电动Ⅲ型电-气阀门定位器（以下简称定位器）现场检验时，若按仪表使用说明书介绍或化学工业出版社出版的CCZ—Ⅲ型电动单元组合仪表—书所述的检验方法，均采用DFX—01型信号发生器作为定位器的输入信号源。在使用中至少有二点不便：一是，信号发生器需220V AC供电，但现场220V AC供电端子很少；二是，由于信号发生器不是“本安”仪表，危险场所不适使用。

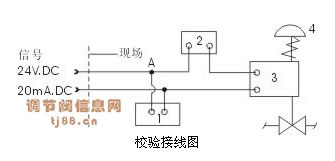

直接由调节器或手操器（对需隔离离栅的回路，还需经输出安全保持器），输出一个固定的20mA DC电流。经电阻箱分流后，就可以得到一个既安全又可靠的4~20mA DC信号。在现场校验定位器时，其接线如图所示。

• 1—为0.1~9999六位电阻箱，ZX—21型；
• 2—为标准电流表，精度为0.5级以上，量程为0~25mADC；
• 3—阀门定位器；
• 4—为气动薄膜式调节阀。

根据，克希霍夫第一定律—节点电流定律可知，流经标准电流表上的电流（即定位器线圈输入电流），与流经电阻箱上的电流之和，总是等于流入节点A处20mA DC的电流。改变电阻箱的阻值，可改变电阻箱支路的电流，那么定位器输入支路的电流也会随着变化。若电阻箱的阻值远远大于定位器线圈的阻值，可视电阻值为“开路”，由标准电流表上可以观察出，定位器输入电流为20mA DC。若电阻箱的阻值远远小于定位器的阻值，可视电阻箱为“短路”，由标准电流表上可以观察出，定位器输入电流为“0”。
若定位器安装在“危险场所”，由于信号是由调节器或手操器经输出安全保持器传递而来。则现场校验时，如果发生短路，或者转动电阻箱转盘时可能产生的“火花”，由于安全保持器的限制，均不能引起危险情况的发生。
U7彩票 因此按图接线后，只要逐渐增加或减少电阻箱的阻值，就可以使定位器得到一个既安全又方便的4~20mA DC的输入信号。
