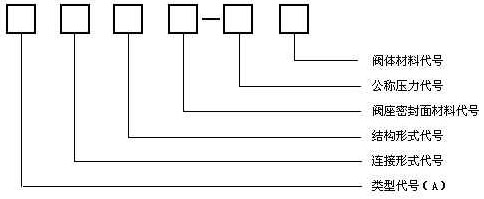

连接形式 |
代号 | 连接形式 | 代号 |
| 内螺纹 | 1 | 对夹 | 7 |
| 外螺纹 | 2 | 卡箍 | 8 |
| 法兰 | 4 | 卡套 | 9 |
| 焊接 | 6 |
| 结构形式 | 代号 | |||
| 弹簧 | 封闭 | 带散热片 | 全启式 | 0 |
| 微启式 | 1 | |||
| 全启式 | 2 | |||
| 带扳手 | 全启式 | 4 | ||
| 不封闭 | 双弹簧微启式 | 3 | ||
| 全启式 | 8 | |||
| 微启式 | 7 | |||
| 带控制机构 | 全启式 | 6 | ||
| 杠杆 | 单杠杆 | |||
| 全启式 | 2 | |||
| 角形微启式 | 5 | |||
| 双杠杆 | ||||
| 全启式 | 4 | |||
| 先导式 | 9 | |||
| 阀座密封面材料 | 代号 | 阀座密封面材料 | 代号 |
| 铜合金 | T | 渗氨钢 | D |
| 橡胶 | X | 渗硼钢 | P |
| 尼龙塑料 | N | 硬质合金 | Y |
| 合金钢耐酸或不锈钢 | H | 阀体本体加工 | W |
| 锡基轴承合金（巴氏合金） | B |
注：当阀座和阀办密封面材料不同时，用低硬度材料代号。
安全阀的公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。
当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。
| 阀体材料 | 代号 | 阀体材料 | 代号 |
| 灰铸铁 | H | 碳素钢 | C |
| 球墨铸铁 | Q | 铬钼合金钢 | I |
| 铬镍钛钢 | P | ||
| 铬钼钒合金钢 | V |
U7彩票注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。
