闸阀型号编制说明

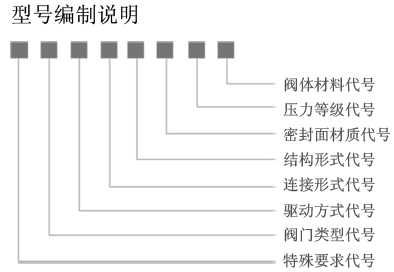

闸阀型号编制说明是根据中国阀门型号编制标准整理，并不包括我公司最新研发生产的一些的闸阀产品，在新产品没有统一标准的情况下，我们将采用闸阀型号的企业编制方法。但是为了您的便捷、通用和标准，我们将尽量使用中国的闸阀型号编制方法。
特殊要求代号：体、盖栓接结构(默认)Hs一体、盖焊接结构PS一压力密封结构D一低温阀门B一波纹管阀门E一阀体延长端阀门
阀门类型代号：Z一闸阀
驱动方式代号：4一正齿轮传动5一伞齿轮传动6一气动6s一气动带手动7一液动9一电动（手轮传动略）9B一防爆电动
连接形式代号：1一内螺纹2一外螺纹4一法兰6一焊接
结构形式代号：1一单闸板2一双闸板
密封面材质代号：Y一硬质合金H一合金钢
压力等级代号：公称压力为MPa的10倍、磅级为实际数
阀体材料代号：
(1)铸造阀体：C—WCB I—WC6，ZGl Cr5Mo V—WC9，ZG20CrMoV P—CF8，ZGICrl8Ni9Ti R—CF8M，ZGlCrl8Nil2Mo2Ti S—CF3L—CF3M F—LCB N—LC3
(2)锻造阀体：C—A105 E—LF2 A—F11 V—F22 P—F304 R—F316 S—F304L L—F316L
以上闸阀型号编制方法中，可能遗漏了一些部分，但是最常用和最常见的内容已经概括进去，如果您需要详细的闸阀型号编制内容，欢迎与我们直接联系。
