大田阀门-自动再循环阀实务案例

泵的最小流量阀

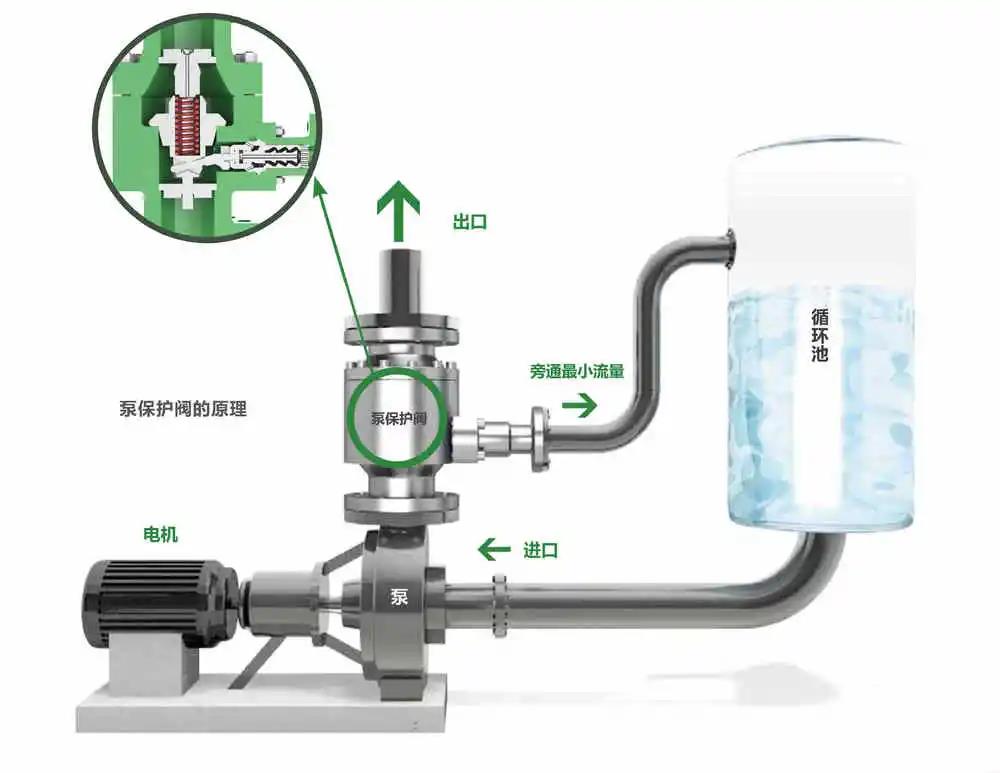

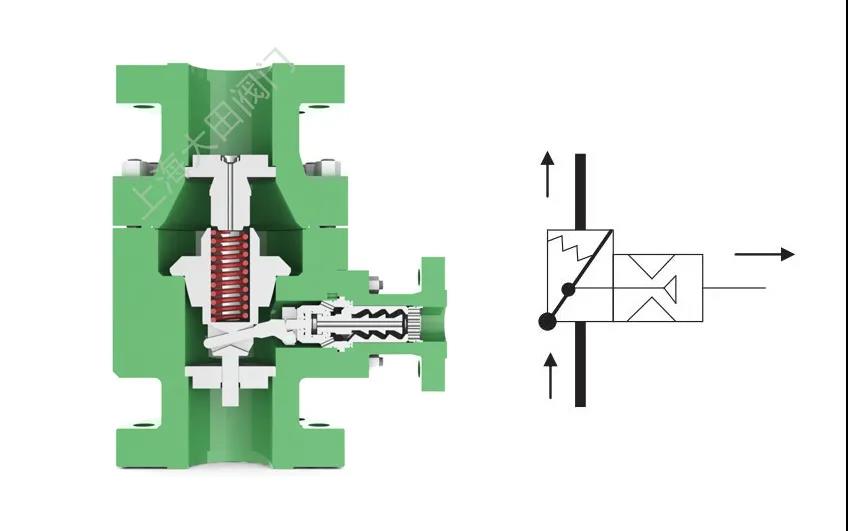

最小流量阀，也称、三通回流阀、或空排止回阀。是一种安装在给水泵出口的泵保护阀，用于防止给水泵在低于负荷运行时，由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要给水泵的流量低于一定数值，阀的旁路回流口就会自动地打开，以此来保证液给水泵所必需的最小流量。

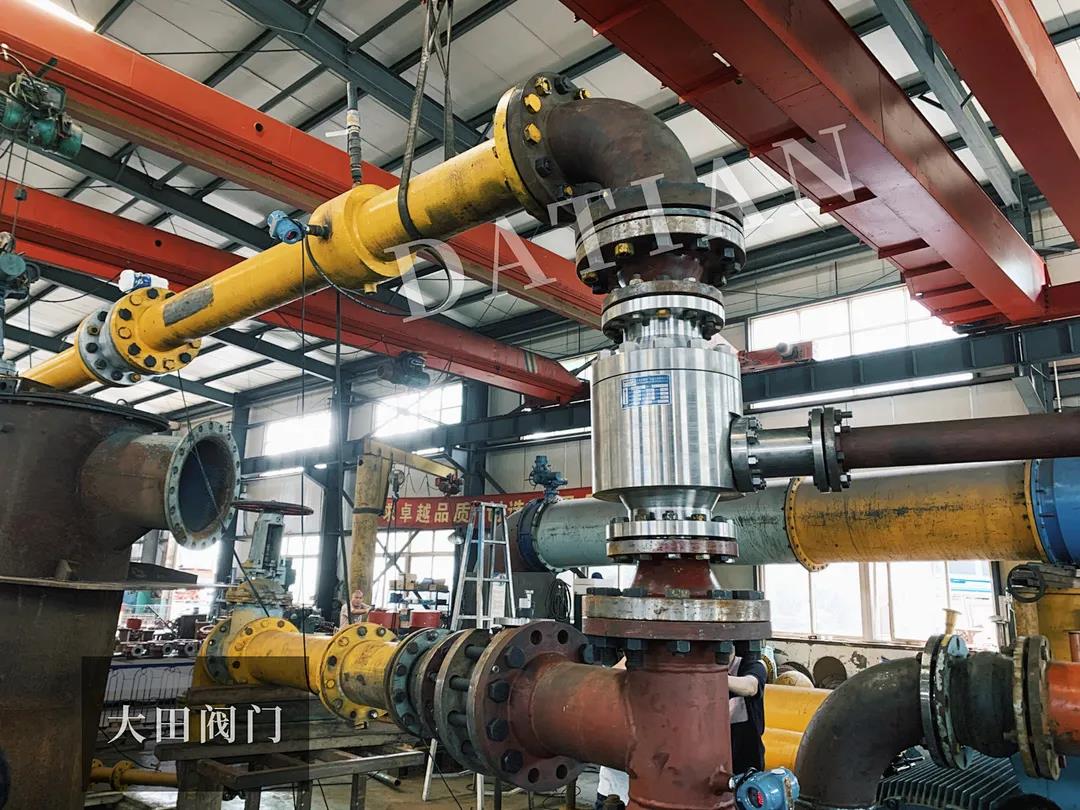

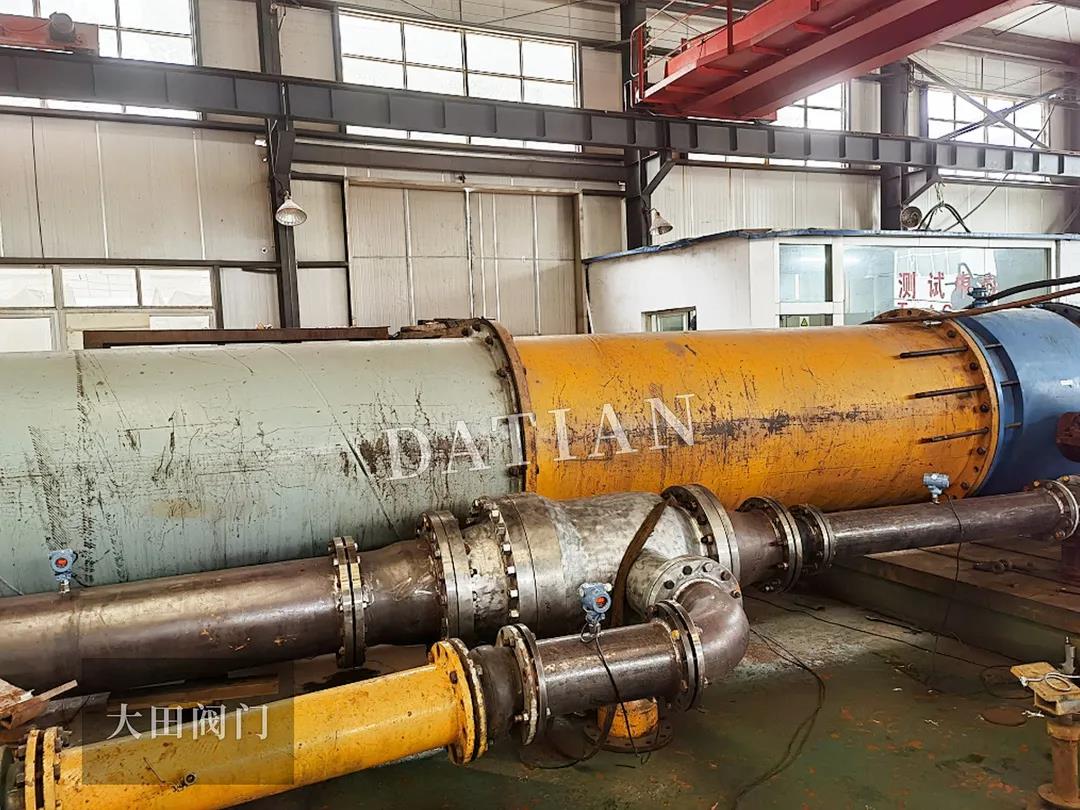

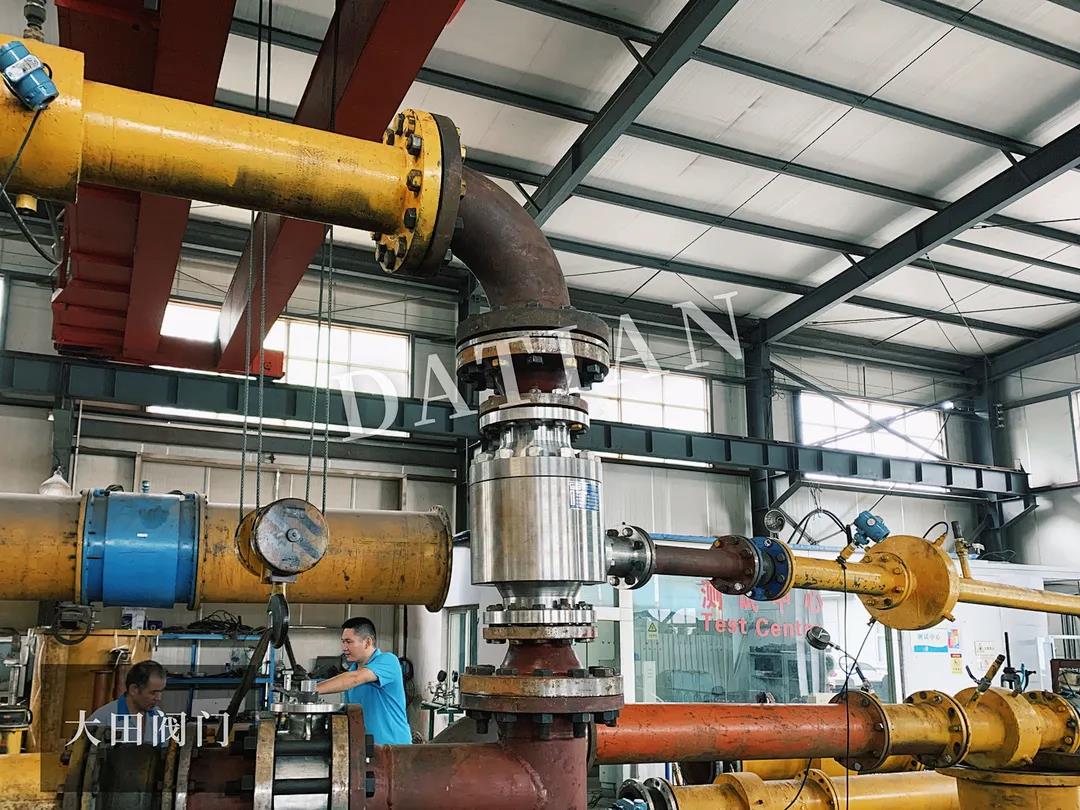

试验测试

ZDM-300LB-DN150/DN80-P

ZDT-300LB-C-16”/8”-H

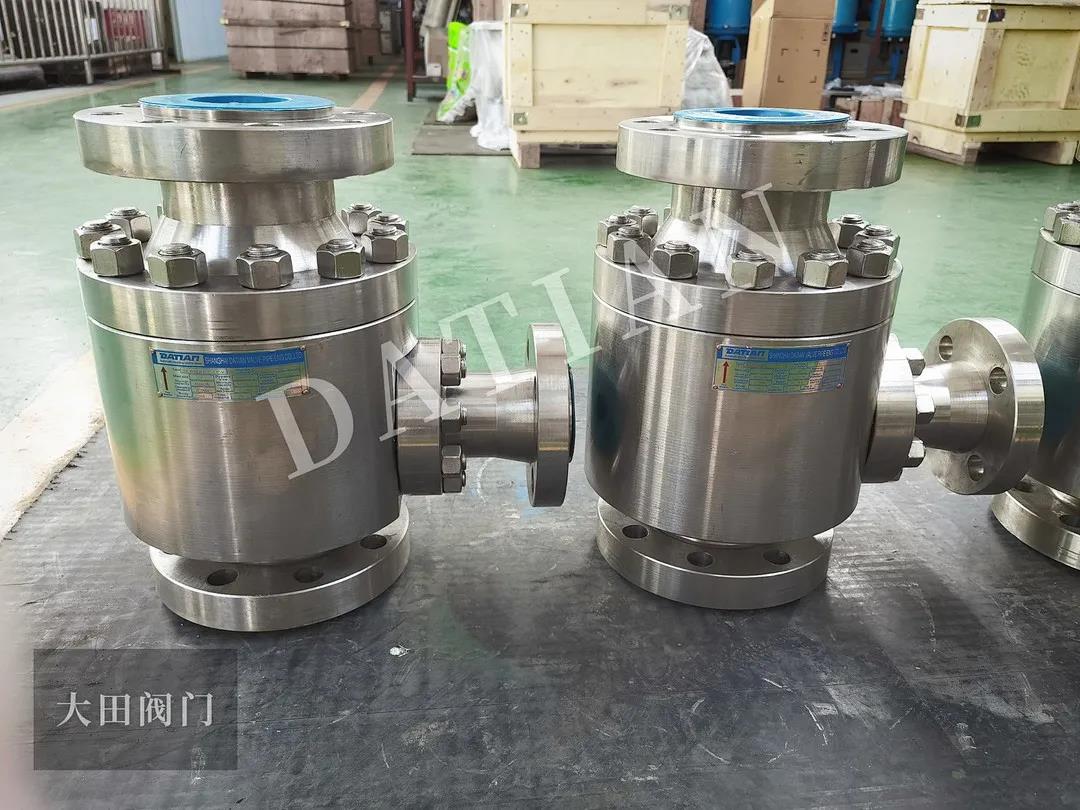

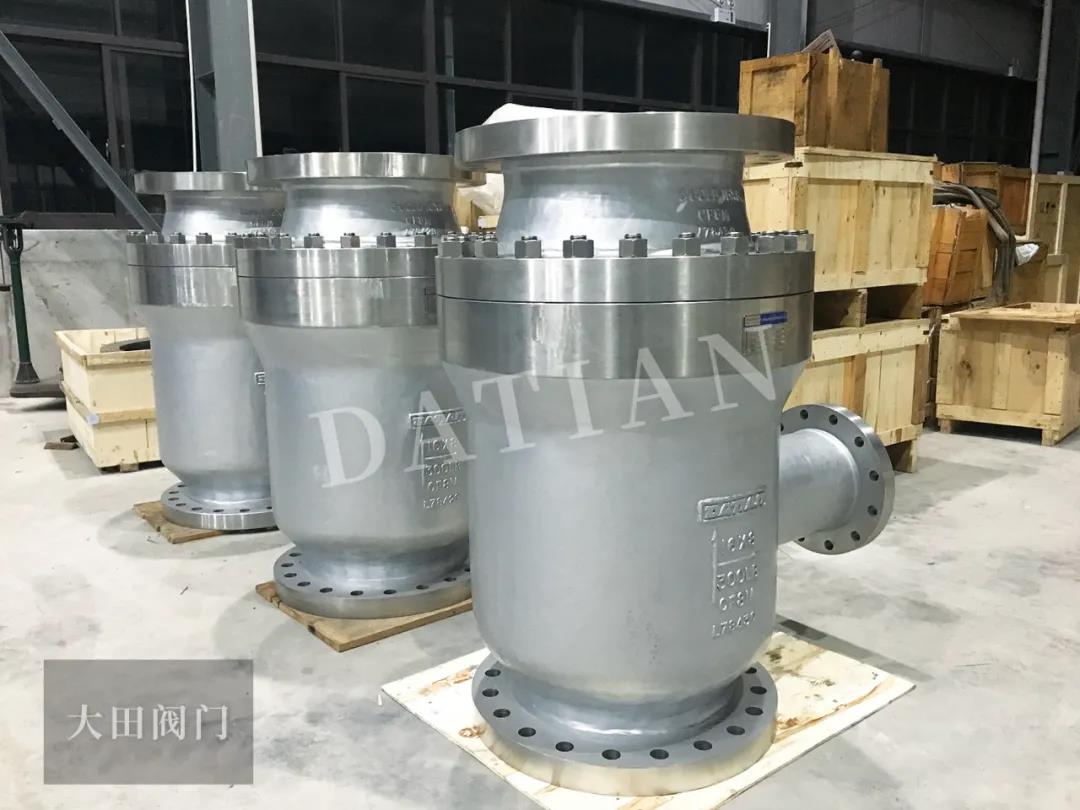

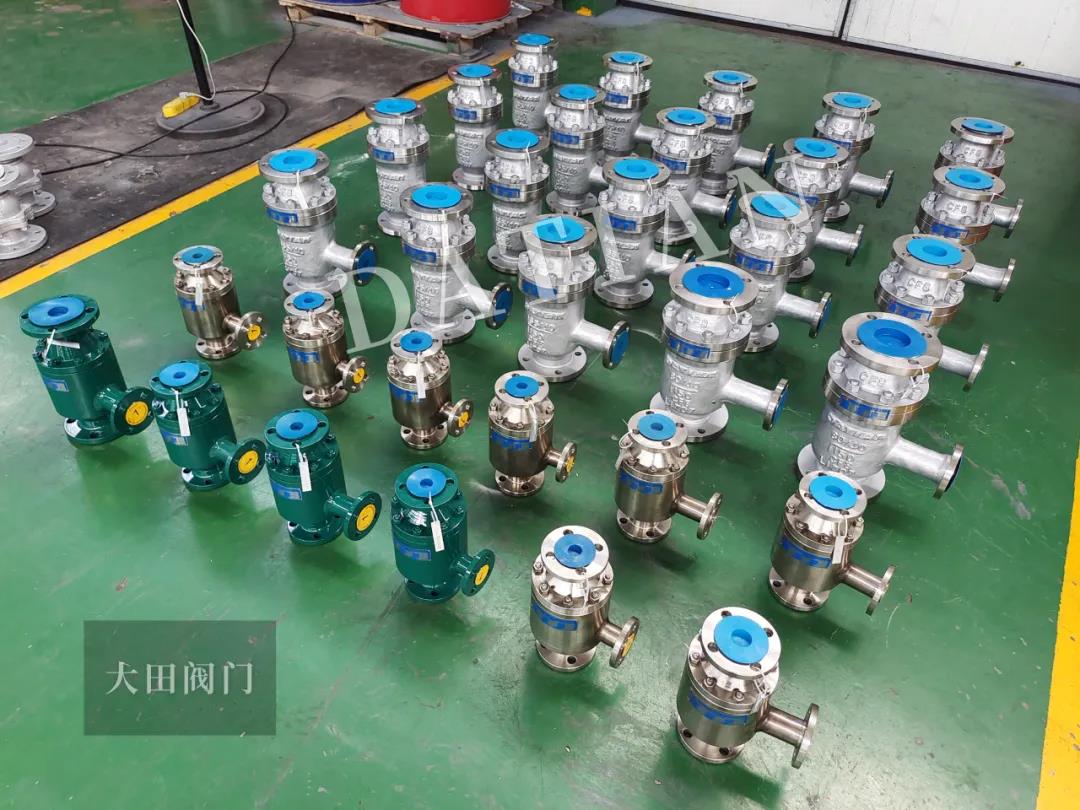

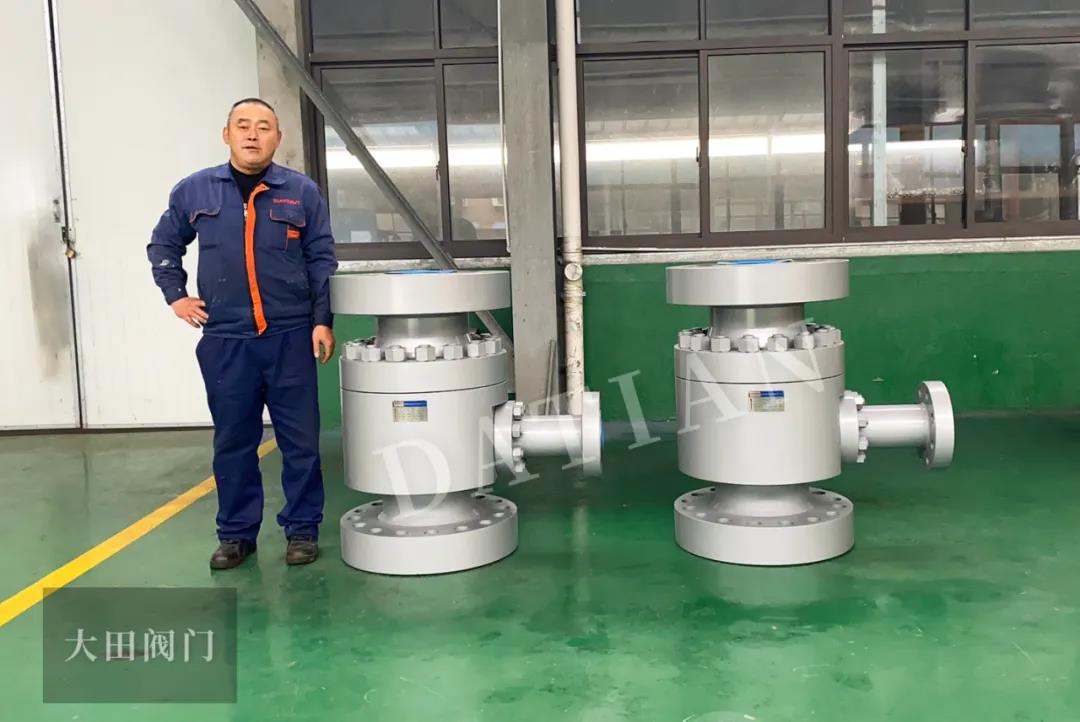

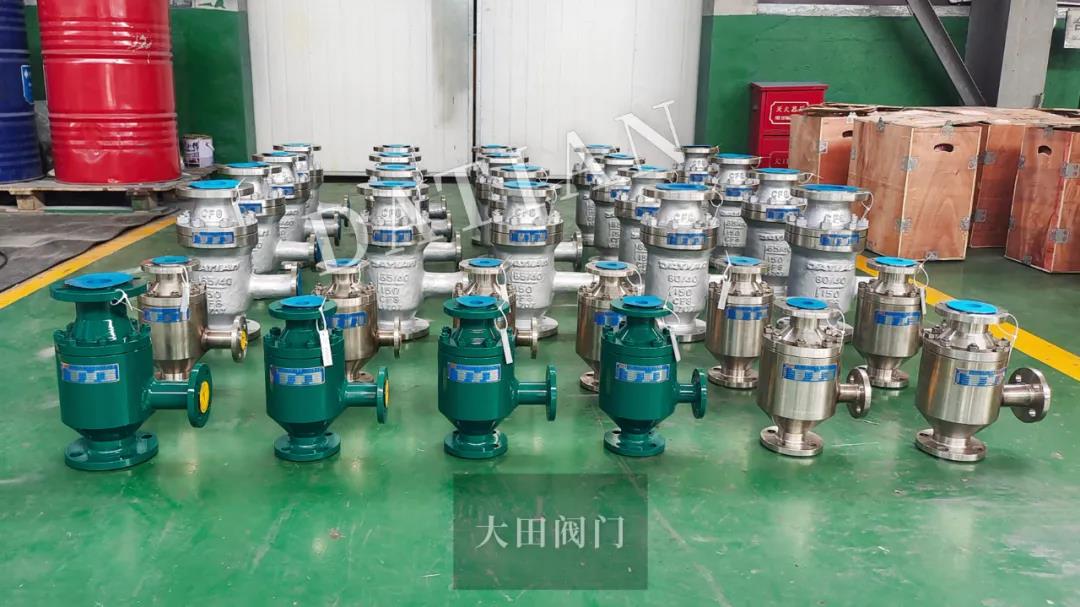

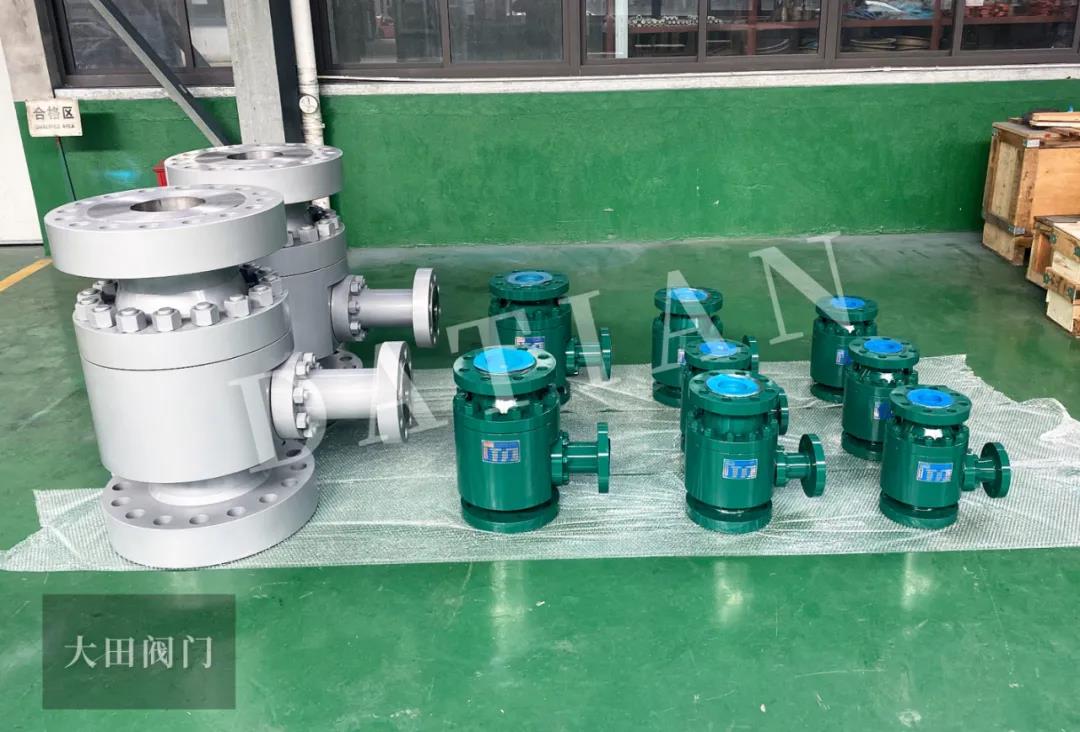

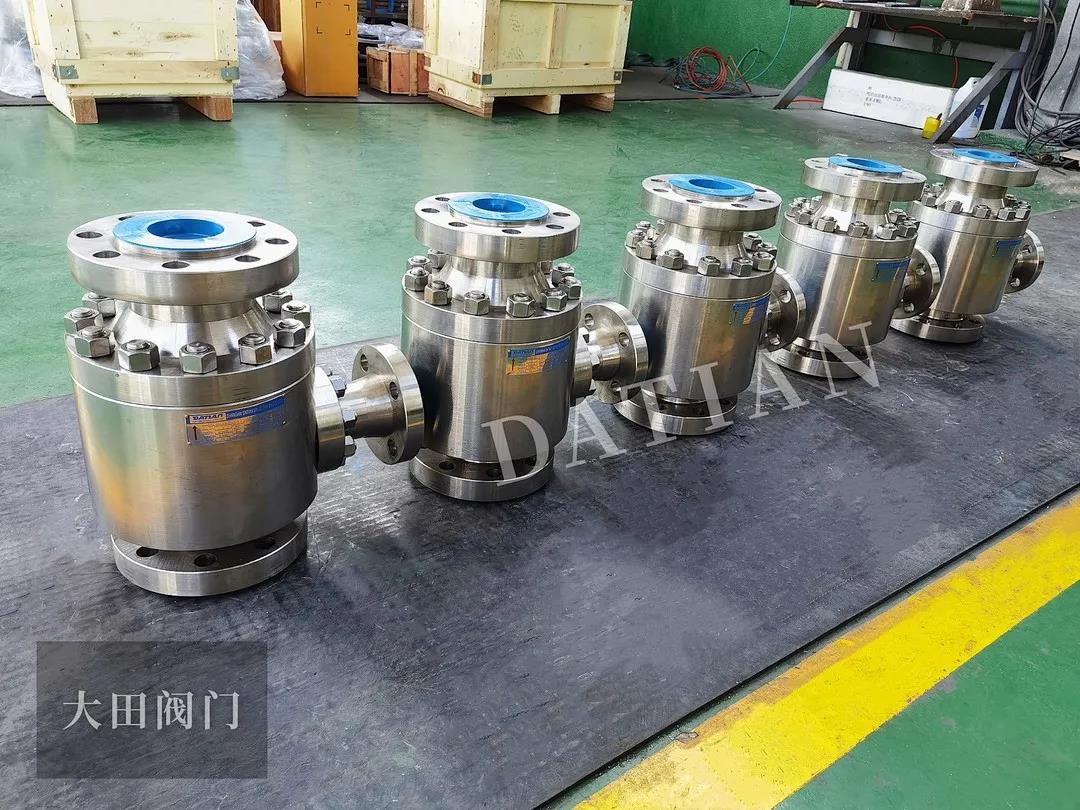

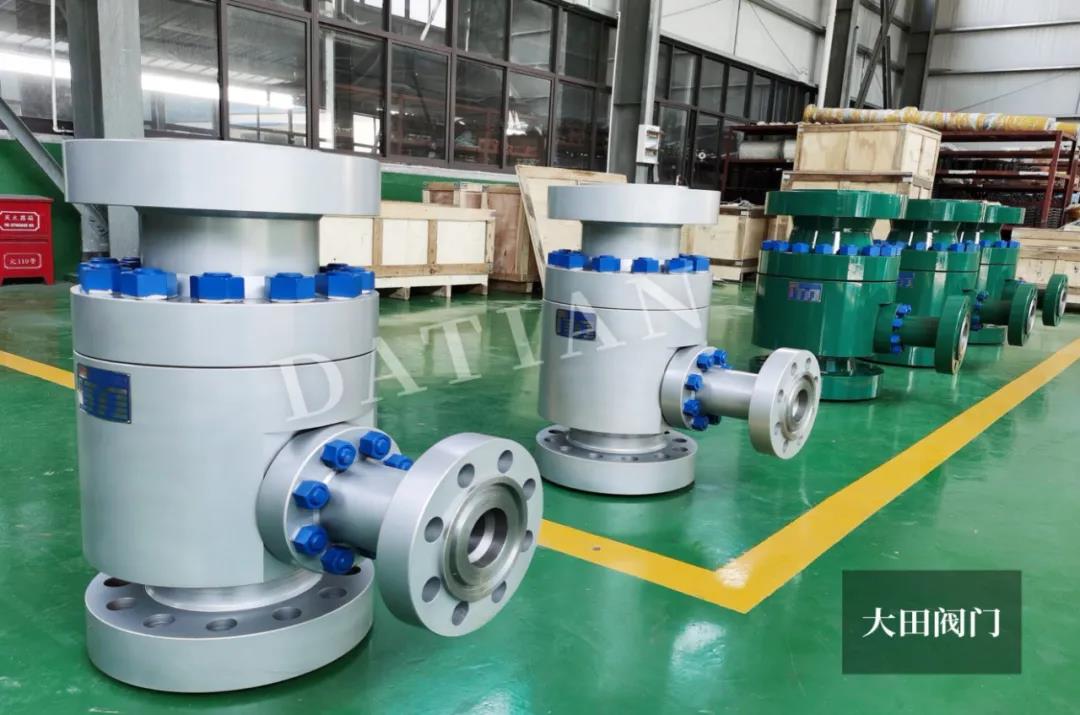

实务案例

产品介绍

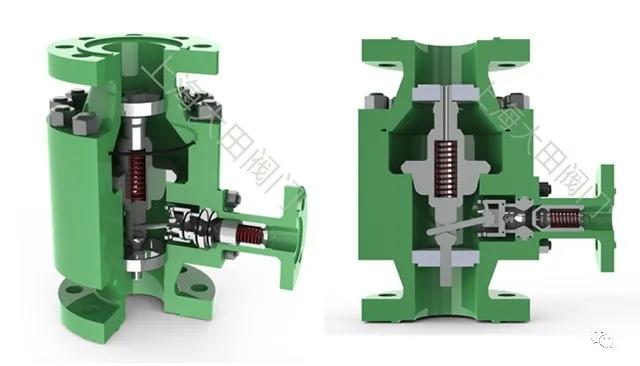

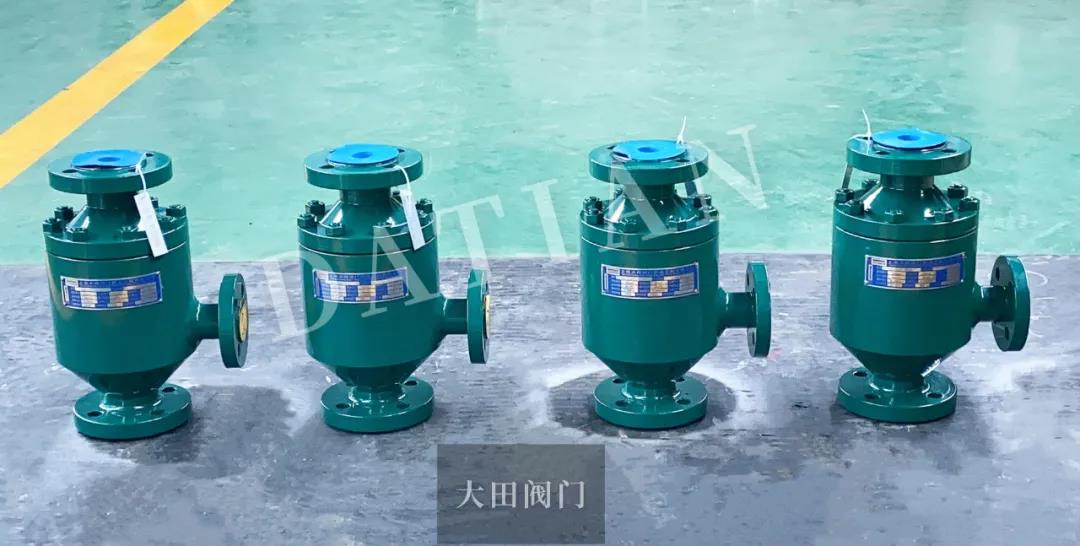

ZDT型自动再循环阀

ZDT型：

结构简单、低成本、长寿命、适用于低压工况；铸造阀体，可选用碳钢或不锈钢材质等；旁路流量大，最大至主流量60%，KV值可调整；旁路最大工作压差至4MPa；压力等级PN16-PN64，口径DN25-DN400。

U7彩票 ZDL型自动再循环阀

ZDL型：

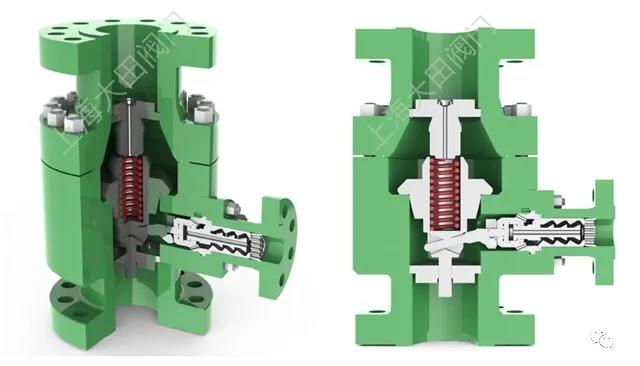

U7彩票多孔笼式旁路、低噪音，适用于中低压工况；锻造阀体，可选用碳钢或不锈钢材质等；标准型旁路带止回功能，最大工作压差至6MPa；带有文丘里流道的主路止回结构，适应复杂工况；压力等级PN16-PN100 口径DN25-DN500；可选择增加手动旁路操作功能，以备故障时使用。

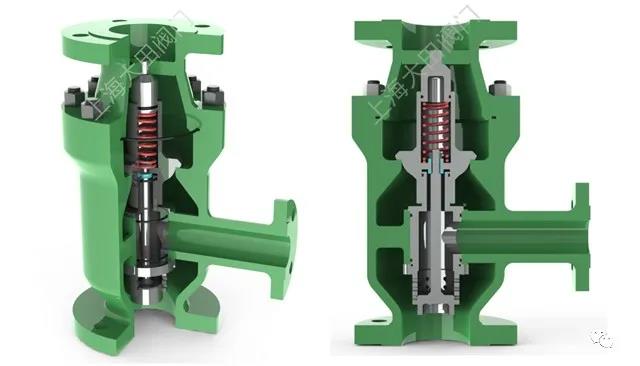

ZDM型：

防气蚀多级减压旁路，降低流速，适用于高压工况；锻造阀体，可选用碳钢或不锈钢材质等；标准型旁路带止回功能，最大工作压差至30MPa；压力等级PN16-PN420，口径DN25-DN500；可选择增加手动旁路操作功能，以备手动启动或暖泵等用途。
