油密封旋塞阀适用于公称压力PN10，工作温度-29～100℃的城建、化工、冶金、石油、制药、食品、饮料、环保行业等各种工况的管路上，切断或接通管路介质。
油密封旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。油密封旋塞阀主要供开启和关闭管道和设备介质之用。
设计制造标准：GB/T 12240-2008、GB/T 22130-2008
结构长度标准：GB/T 12221-2005
当前旋塞阀U7彩票广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
| 零件名称 | 阀体、塞子 | 填料 | 垫片 |
|---|---|---|---|
| 材料 | 灰铸铁 | 橡胶石棉盘根 | 橡胶石棉板 |
| 公称压力PN(MPa) | 试验压力PS(MPa) | 工作压力P（MPa） | 适用介质 | 适用温度(℃)聚四氟乙烯 | |
|---|---|---|---|---|---|
| 壳体 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 1.0 | 煤气、油品 | ≤100 |
| 公称通径DN（mm） | 尺寸（mm） | ||||||
|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | □S | Z-∮d | H1 | |
| 50 | 170 | 160 | 125 | 100 | 32 | 4-∮18 | 315 |
| 65 | 220 | 180 | 145 | 120 | 36 | 4-∮18 | 360 |
| 80 | 250 | 195 | 160 | 135 | 46 | 4-∮18 | 455 |
| 100 | 300 | 215 | 180 | 155 | 50 | 8-∮18 | 500 |
| 125 | 350 | 245 | 210 | 185 | 55 | 8-∮18 | 510 |
| 150 | 400 | 280 | 240 | 210 | 60 | 8-∮23 | 605 |
| 200 | 480 | 335 | 295 | 265 | 60 | 8-∮23 | 760 |
| 250 | 530 | 390 | 350 | 320 | 85 | 12-∮23 | 800 |
| 300 | 610 | 440 | 400 | 368 | 100 | 12-∮23 | 820 |
 |
 |

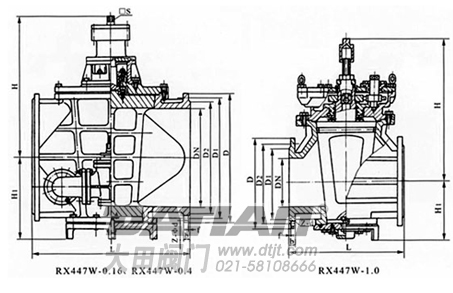

| 油密封旋塞阀 | 油密封旋塞阀 结构图 |
