KPF3法兰高压圆盘式疏水阀

主要用途

KPF3法兰高压圆盘式疏水阀用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。

适用范围

U7彩票当前疏水阀广泛地应用于城建、化工、冶金、石油、制药、食品、饮料、环保中。

结构特点

  1. 阀内部装有自动吹除装置。新型皇冠式阀片、密封极为可靠。蒸汽保温装置，高效节能。
  2. 可迅速排出设备起动时的空气及冷凝结水、排量大、漏汽率小。
  3. 抗蚀性强．动作可靠，经久耐用。
  4. 在工作压力范围内，无需调整，节能效果显著。

结构示意图

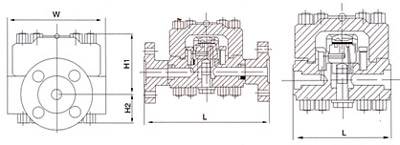

KPF3法兰高压圆盘式疏水阀结构示意图

主要外形尺寸与连接尺寸

产品型号 口径 连接方式 最高允许温度℃ 阀体材质 外形尺寸
L H1 H2 W
HRF3 15 法兰 500 WC6 230 78 35 135
20 法兰 500 WC6 230 78 35 135
25 法兰 500 WC6 230 78 35 135
HRF3 15 承插焊 500 WC6 130 78 35 135
20 承插焊 500 WC6 130 78 35 135
25 承插焊 500 WC6 130 78 35 135
HRF3 15 内螺纹 500 WC6 130 78 35 135
20 内螺纹 500 WC6 130 78 35 135
25 内螺纹 500 WC6 130 78 35 135
HRF150
CS49H-160V		 15 法兰 500 WC6 130 122 58 228
20 法兰 500 WC6 400 122 58 228
25 法兰 500 WC6 400 122 58 228
32 法兰 500 WC6 400 122 58 228
40 法兰 500 WC6 400 122 58 228
50 法兰 500 WC6 400 122 58 228
HRF150
HR69H-160V		 15 承插焊 500 WC6 220 122 58 228
20 承插焊 500 WC6 220 122 58 228
25 承插焊 500 WC6 220 122 58 228
32 承插焊 500 WC6 320 122 58 228
40 承插焊 500 WC6 320 122 58 228
50 承插焊 500 WC6 320 122 58 228



温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的KPF3法兰高压圆盘式疏水阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
