100X遥控浮球阀

概述

100x隔膜式遥控浮球阀是兼具多种功能的水力操作式阀门。王要安装于水池或高架水塔的进水口处，当水位达到设定的高度时，王阀由浮球导阀控制关闭进水口停止供水：当水位下降后，主阀由浮球开关控制打开进水口向水池汪水，实现自动补水。液位控制精确，不受水压干扰100x隔膜式遥控浮球阀可随水池的高度及使用空间任意位置安装，维护、调试、检查方便、密封可靠，使用寿命长。隔膜式阀门性能可靠、强度高、动作灵活适用于4 50mm口径以下的管道。DN 500mm[]径以上的建议使用活塞式。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

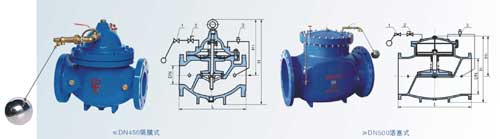

结构图

100X遥控浮球阀结构图片

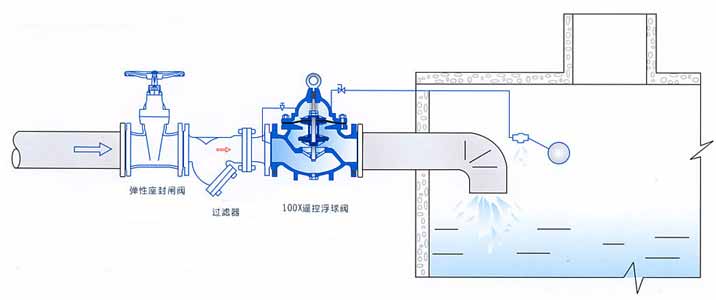

安装示意图

100X遥控浮球阀安装示意图

主要外形连接尺寸

DN	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	150	160	180	200	203	216	241	292	330	356	495	622	698	787	914	978
H1	212	212	212	212	265	310	350	460	520	570	695	780	905	1025	1080	1030
H	179	179	179	210	210	215	245	305	365	415	510	560	658	696	735	735

标签：遥控浮球阀

温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的100X遥控浮球阀性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系我们。
