疏水阀类型及疏水阀工作原理

疏水阀U7彩票是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。

疏水阀类型：

根据蒸汽疏水阀门工作原理的不同，蒸汽疏水阀门可化为以下三种类型：

机械型：依靠蒸汽疏水阀门内凝结水液卫高度的变化而动

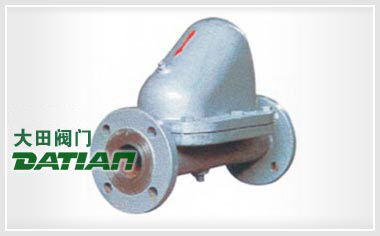

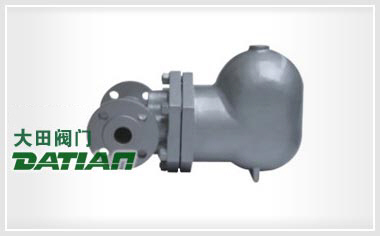

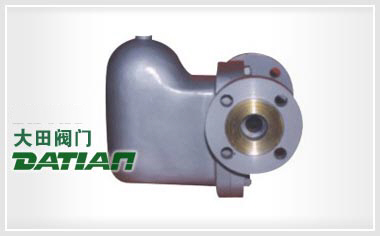

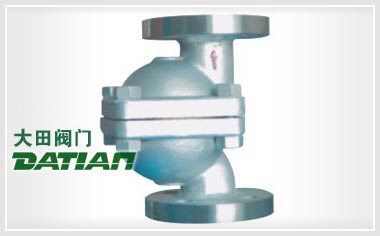

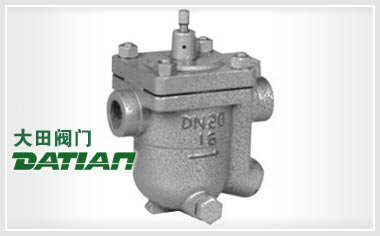

1. 浮球式：浮子为封闭的空心球体

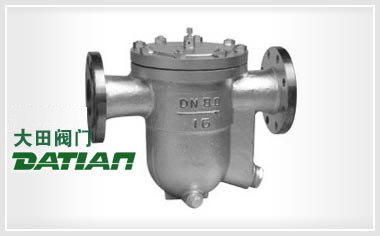

2. 敞口向上浮子式：浮子为开口向上的桶型

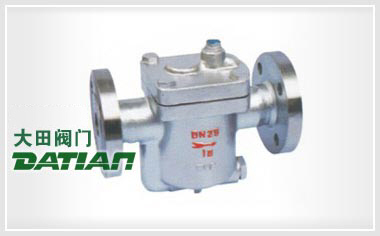

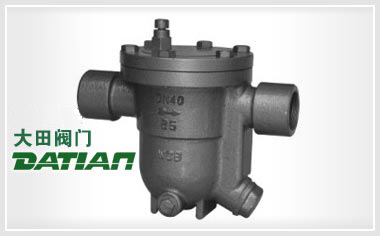

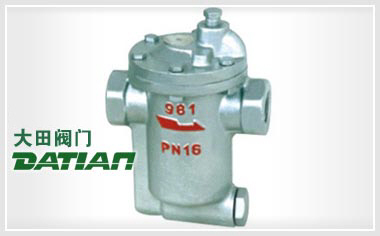

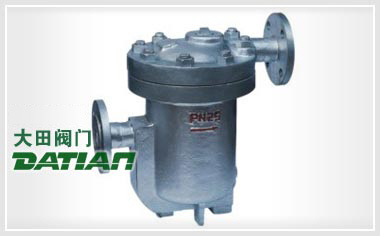

3. 敞口向下浮子式：浮子为开口向下的桶型

热静力型：依靠液体温度的变化而动作

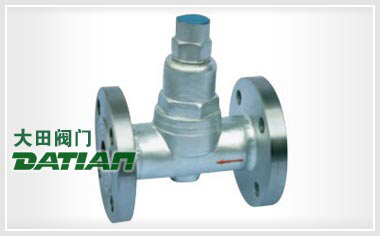

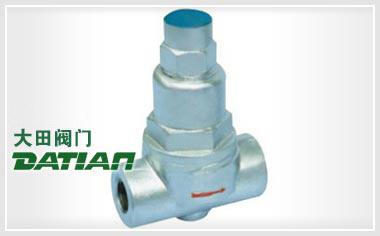

1. 双金属片：敏感原件为双金属片

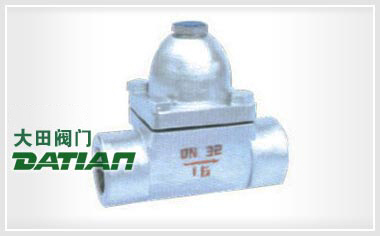

2. 蒸汽压力式：敏感原件为波纹管或墨盒，内部充入挥发性液体

热动力型：依靠液体的热动力学性质的变化而动作。

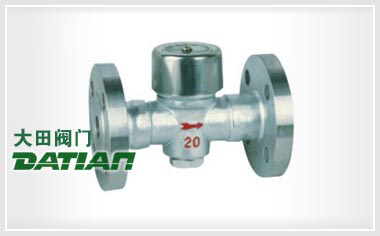

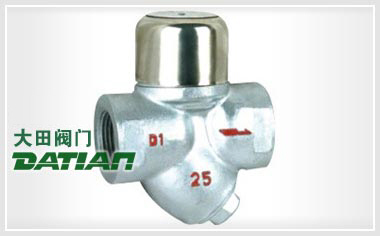

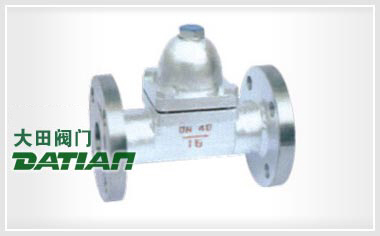

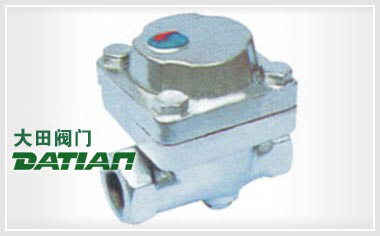

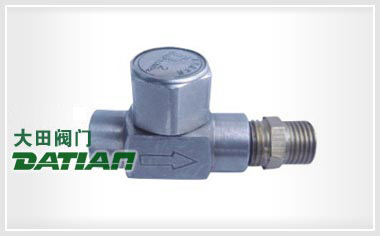

1. 圆盘式：由于在相同的压力下，液体与气体的流速不同，所产生的不同的动，静压力，驱使圆盘阀片动作
2. 脉冲式：由于不同温度的凝结水通过两极串连节流孔板式，坐在两极节流孔板之间形的不同压力，驱使阀瓣动作。

疏水阀工作原理：

1. 蒸汽疏水阀安装在蒸汽加热设备与凝结水回水集管之间。开车时，桶在底部，阀门全开。凝结水进入疏水阀后流到桶底，充满阀体，全部浸没桶体，然后，凝结水通过全开阀门排至回水集管。
2. 蒸汽也从桶体底部进入疏水阀，占据桶体内的顶部，产生浮力。桶体慢慢升起，逐渐向阀座方向移动杠杆，直到完全关闭阀门。空气和二氧化碳气体通过桶体的排气小孔，聚集在疏水阀的顶部。从排气孔排出的蒸汽，都会因疏水阀的散热而凝结。
3. 当进来的凝结水开始充满桶体时桶体开始对杠杆产生一个拉力。随着凝结水位不断升高，产生的力不断增加，直到能够克服压差，打开阀门。
4. 阀门开始打开，作用在阀瓣上的压差就会减小。桶体将迅速下降，使阀门全开。积聚在疏水阀顶部的不凝性气体先排出，然后凝结水排出。水流从桶体流出时带动污物一起流出疏水阀。凝结水排放的同时，蒸汽重新开始进入疏水阀，新的一个周期又开始了。
